項目

結構性能

YTTW/YTTWY

NG-A BTLY

電纜釋義

產品名稱

金屬護套礦物絕緣電纜

隔離型(柔性)礦物絕緣電纜

代號

Y..................礦物絕緣系列代號
 T..................銅芯
 T..................銅護套
 W..................無機礦物絕緣
 Y..................為低煙無鹵聚烯烴外護套
 V..................為聚氯乙烯護套。

B   ................布線用礦物絕緣電纜
 T ................ 銅導體
 L................鋁金屬套
 Y  ................聚烯烴外護套
 N................ 耐火
 G................ 隔離
 A................耐火等級(950℃-1000℃)3小時

產品結構

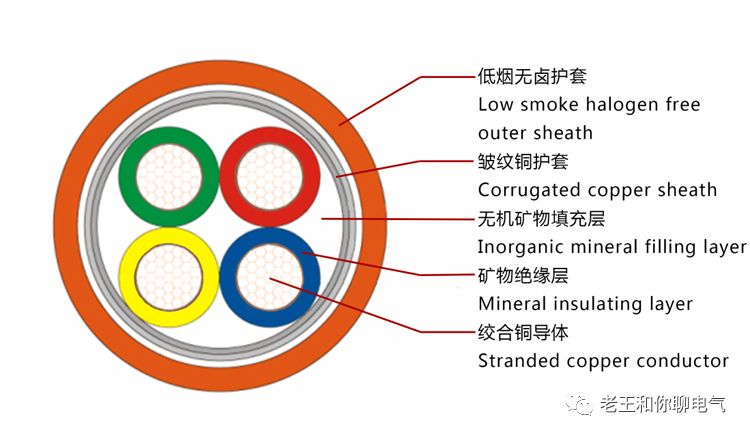

1、銅導體
 2、金云母帶絕緣
 3、無機纖維填充料
 4、波紋銅護套
 5、聚乙烯或低煙無鹵聚烯烴外護套

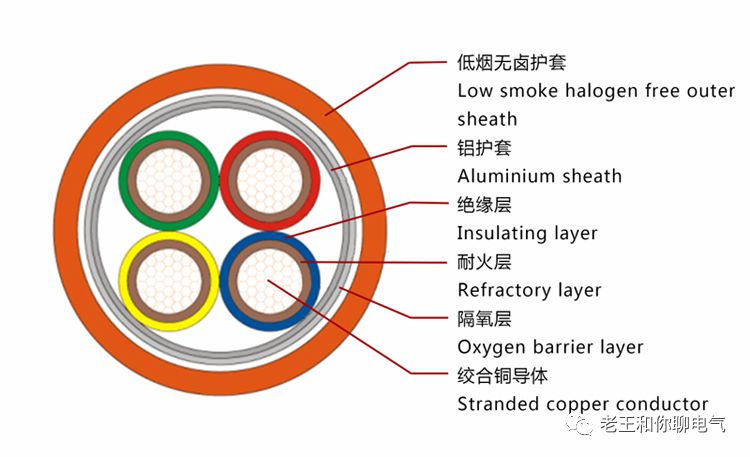

1、銅導體
 2、金云母帶絕緣
 3、金屬鋁護套
 4、交聯隔離套
 5、Mg(OH)2或AI(OH)3耐火層
 6、低煙無鹵聚烯烴外護套。

執行標準

1、GB/T 2951-2008 電纜和光纜絕緣各護套材料通用試驗辦法；

2、GB/T   3048-207  電線電纜電性能試驗辦法；

 3、JG/T 313-2011 額定電壓750V及以下金屬護套無機礦物絕緣電纜及終端；

4、BS 6387-1994 在火焰條件下張維持線路完整性的電纜性能要求；

1、BS    6387:1994在火焰條件下電纜保持電路完整性的性能要求；

2、GB/T12706.1《額定電壓1KV（Um=1.2KV)到35KV（Um=40.5KV)擠包絕緣電力電纜及附件》；

3、遵循相應的企業標準。

相同點

載流量

載流量要高于普通電線電纜。在經受一定的電流過載后，不會造成擊穿；

電纜的絕緣完全采用金云母帶礦物化合物，故其短路過載能力高于常規的YJV電纜；

機械性能

金屬護套彎曲性好，能承受一定的拉力和機械沖擊；

金屬護套可承受一定的拉力和機械沖擊；

消防功能

耐火標準可通過BS6387三項考核

耐火標準可通過BS6387三項考核

防爆性能

金屬護套為縱包氬孤焊接皺紋銅護套，能承受一定的機械沖擊；

金屬鋁護套為連續擠包成型工藝，抗撞擊性能優于鋼帶鎧裝電纜。

使用壽命

無機礦物絕緣材料及金屬護套的應用，可保證電纜使用的穩定性。使用壽命可達50年以上；

無機礦物絕緣材料及金屬護套的應用，可保證電纜使用的穩定性。使用壽命可達50年以上；

安全性

金屬護套為縱包氬弧焊接軋紋銅護套，密封性 好、防蟻防水防潮；

采用金屬套連續成型工藝，無接頭,防蟻防水防潮

安裝方便

可直接敷設，不用穿管；

可直接敷設，不用穿管；

耐腐蝕性

金屬護套及PO聚烯烴護套具有良好的耐腐蝕性，在污染嚴重的工業環境可正常使用；

金屬護套及PO聚烯烴護套具有高耐腐蝕性,不需要采取附加的防護措施；

使用溫度

電纜可在250℃環境溫度下正常使用；

電纜可在250℃環境溫度下正常使用；

不同點

額定電壓

750V, 0.6/1KV

0.6/1KV

電纜結構

銅芯銅護套無機礦物絕緣

銅芯鋁護套無機礦物絕緣

金屬護套結構

金屬護套為縱包氬弧焊接波紋銅護套

金屬護套為連續擠包鋁護套

耐溫溫度

耐溫極限達到1000℃；

耐溫極限達到800°C；

彎曲性能

縱包氬弧焊接軋紋銅護套的優良結構性，可保證 電纜敷設時有較好的彎曲性能；

連續擠包鋁護套為光面結構，彎曲性能次之；

制造截面

可制成1-5芯電纜，截面從：1.5-300   mm2；

2.5-120mm2可制成2-5芯;10-300mm2   只能制 成1芯

制造長度

依據客戶需要和電纜盤具大小來決定制造長度；

依據要求訂制長度，按截面大小確定最大裝盤數量；
